M12 Bu. 0° B-kod. Schraubklemmanschluss 7000-14021-0000000
Abbildung ähnlich

M12 Bu. 0° B-kod. Schraubklemmanschluss

5-pol., max. 0,75mm², 6 - 8mm, geschirmt
ArtNr.: 7000-14021-0000000
Gewicht: 0.06 kg
Ursprungsland:  HU
Finde eine Alternative
Frage stellen
 Produkt empfehlen
 Artikelvergleich

Beschreibung

Buchse gerade

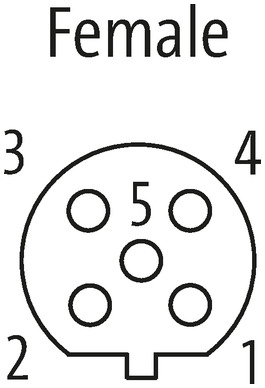

M12, 5-polig
B-kodiert
geschirmt
Schraubklemmen
Klemmbereich (Kabel-Ø): 6...8 mm
Beim Einsatz aggressiver Medien ist die Materialbeständigkeit applikationsbezogen zu überprüfen. Nähere Details auf Anfrage.
Zertifikat
Bustechnologien
Bustechnologien

Bauform
Bauform 14021
Technische Daten
Betriebsspannung max. 60 V AC/DC
Bemessungsstoßspannung 1.5 kV
Betriebsstrom je Kontakt max. 4 A
Isolierstoffgruppe IEC 60664-1, category II
Kodierung B-kodiert
Verriegelung der Steckplätze Schraubgewinde (M12×1 mm) empf. Anzugsdrehmoment 0.6 Nm, selbstsichernd
Anschlussquerschnitt max. 0.75 mm²
Klemmbereich (Kabel-Ø) 6...8 mm
Schutzart IP67 in gestecktem und verschraubtem Zustand (EN 60529)
Material Verriegelung Zink-Druckguss, matt vernickelt
Gehäuse Zink-Druckguss, matt vernickelt
Allgemeine Daten
Material Dichtung FKM
Verschmutzungsgrad 3
Temperaturbereich -40...+85 °C
Abmessungen H×B×T 57×20×20 mm
Herstellerartikelnummer 7000-14021-0000000

ECLASS-6.0 27279221
ECLASS-7.0 27440104
ECLASS-8.0 27440104
ECLASS-9.0 27440102
ECLASS-10.1 27440102
ECLASS-11.1 27440102
ECLASS-12.0 27440116
ETIM-5.0 EC002635
EAN 4048879198622
Verpackungseinheit 1
Zolltarifnummer 85366990


Daten zum Artikel:
  • Download Datenblatt
  • Download Dokumentation: Installationsanleitung 7000-14021-0000000_ina_x_01.pdf
  • Download Information: Konformitätserklärung Murrelektronik GmbH 10-11-20_(1) RoHS REACh exception 6c_DoC_z_a.pdf
  • Download Information: Konformitätserklärung Murrelektronik GmbH 07-02-23_(5) China RoHS 2 50EEP_DoC_z_a.pdf
  • Download Information: Konformitätserklärung Murrelektronik GmbH 20-10-21_(1) California Prop65 No Warning_DoC_z_b.pdf
  • Download Konstruktionsdateien: STP 7000-14021_stp_x_a.zip
  • Download Zulassung: UL Registered CA 7000-14021-0000000_E325311-CYJV8_urc_z_b.pdf
  • Download Zulassung: UL Registered US 7000-14021-0000000_E325311-CYJV2_ur_z_b.pdf
