M8 Bu. 90° freies Ltg.-ende
PUR 8x0.14 sw 1,5m
| ArtNr.: | 7000-08971-6960150 |
| Alternativartikel: | 7000-08971-6960300 |
| Gewicht: | 0.033 kg |
| Ursprungsland: | CZ |
Beschreibung

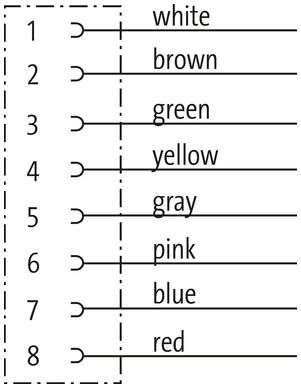

Buchse 90°
M8, 8-polig
mit Kabeltülle
Das Material der Gehäuse ist aus Kunststoff und hat eine gute Chemikalien- und Ölbeständigkeit.
Beim Einsatz aggressiver Medien ist die Materialbeständigkeit applikationsbezogen zu überprüfen. Nähere Details auf Anfrage.
Abweichende Leitungslängen auf Anfrage lieferbar.
Technische Daten
| Kabellänge | 1,5 m |
|---|
Seite 1
| Anzugsdrehmoment | 0,4 Nm |
|---|---|
| Befestigungsart | gesteckt, verschraubt |
| Beschichtung Kontakt | vergoldet |
| Familie-Bauform | M8 |
| Gewinde | M8 x 1 |
| Material Kontakt | Kupferlegierung |
| Material | TPU |
| Polzahl | 8 |
| Schlüsselweite | SW9 |
| Schutzart (EN IEC 60529) | IP67 |
Elektrische Daten | Versorgung
| Betriebsspannung AC max. | 30 V |
|---|---|
| Betriebsspannung DC max. | 30 V |
| Betriebsstrom je Kontakt max. | 1,5 A |
Diagnosen
| Statusanzeige LED | nein |
|---|
Installation | Anschluss
| Befestigungsgewinde | M8 x 1 |
|---|---|
| Steckzyklen min. | 100 |
Geräteschutz | Elektrisch
| Zusatzbedingung Schutzart | gesteckt, verschraubt |
|---|---|
| Verschmutzungsgrad | 3/2 |
| Isolationswiderstand min. | 100 MΩ |
Mechanische Daten | Materialdaten
| Beschichtung Verriegelung | matt vernickelt |
|---|---|
| Beschichtung Verschraubung | vernickelt |
| Material Dichtung | FPM |
| Material Verriegelung | Zinkdruckguss |
| Material Verschraubung | Zinkdruckguss |
Mechanische Daten | Montagedaten
| Befestigungsart | gesteckt, verschraubt, Rüttelsicherung |
|---|
Umgebungseigenschaften | Klimatisch
| Betriebstemperatur min. | -30 °C |
|---|---|
| Betriebstemperatur max. | 80 °C |
| Zusatzbedingung Temperaturbereich | abhängig von angeschlossener Leitung |
Kabeldaten
Kabel
| Kabelkennung | 696 |
|---|---|
| Material Leiter | Cu-Litze, blank |
| Widerstand (Leiter) | max. 78 Ω/km (20 °C) |
| Einzeldraht-Ø (Leiter) | 0.1 mm |
| Aufbau (Leiter) | 18× 0.1 mm (Litzenklasse 6) |
| Querschnitt (Leiter) | 8× 0.14 mm² |
| AWG | ähnlich AWG 14 |
| Material Aderisolierung | PP |
| Ader-Ø inkl. Isolierung | 1.07 mm ±5% |
| Verseilverbund | 8 Adern um Kernfüller verseilt |
| Schirmung | nein |
| Material Mantel | PUR |
| Außen-Ø (Mantel) | 5.5 mm ±5% |
| Farbe Mantel | schwarz |
| Mantelfarbe | schwarz |
| Nennspannung | 300 V |
| Prüfspannung | 3000 V AC |
| Temperaturbereich (fest) | -30...+80 °C |
| Temperaturbereich (bewegt) | -15...+80 °C |
| Biegeradius (fest) | 6× Außen-Ø |
| Anzahl Biegezyklen (Schleppkette) | max. 2 Mio. (25 °C) |
| Verfahrgeschwindigkeit (Schleppkette) | max. 5 m/s |
| Beschleunigung (Schleppkette) | max. 10 m/s² |
Kaufmännische Daten
| ECLASS-6.0 | 27279218 |
|---|---|
| ECLASS-7.0 | 27279218 |
| ECLASS-8.0 | 27279218 |
| ECLASS-9.0 | 27060311 |
| ECLASS-10.1 | 27060311 |
| ECLASS-11.1 | 27060311 |
| ECLASS-12.0 | 27060311 |
| ETIM-5.0 | EC001855 |
| GTIN | 4048879745178 |
| Verpackungseinheit | 1 |
| Zolltarifnummer | 85444290 |
