M8 St. 0° D-kod. freies Ltg-ende geschirmt
PUR 1x4xAWG22 geschirmt gn UL/CSA+schleppk. 10m
| ArtNr.: | 7000-09001-7961000 |
| Gewicht: | 0.706 kg |
| Ursprungsland: | DE |
Beschreibung
Stecker gerade

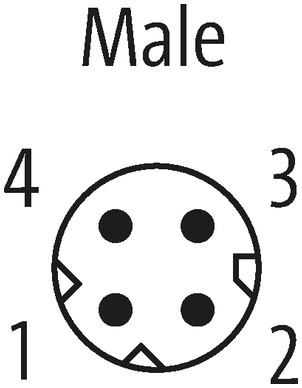

M8, 4-polig
D-kodiert
mit Kabeltülle
Übertragungseigenschaften bei Channel Übertragung bis 100 m
Beim Einsatz aggressiver Medien ist die Materialbeständigkeit applikationsbezogen zu überprüfen. Nähere Details auf Anfrage.
Das Material der Gehäuse ist aus Kunststoff und hat eine gute Chemikalien- und Ölbeständigkeit.
Abweichende Leitungslängen auf Anfrage lieferbar.
Technische Daten
Bauform
| Bauform | 09001 |
|---|
Technische Daten
| Betriebsspannung | max. 60 V DC |
|---|---|
| Bemessungsstoßspannung | 1.5 kV |
| Betriebsstrom je Kontakt | 4 A |
| Polzahl | 4 |
| Übertragungsparameter | CAT5e, Class D (ISO/IEC 11801) |
| Übertragungsrate | 100 Mbit/s |
| Isolierstoffgruppe | IEC 60664-1, category I |
| Schutzart | IP65, IP66K, IP67 |
Allgemeine Daten
| Normen | DIN EN 61076-2-114 (M8) |
|---|---|
| Befestigungsart | gesteckt, verschraubt |
| Material Kontakt | Kupferlegierung |
| Material Kontaktoberfläche | Au |
| Verschmutzungsgrad | 3 |
| Temperaturbereich | -25...+85 °C, abhängig von angeschlossener Leitung |
Leitungen
| Kabelkennung | 796 |
|---|---|
| Zulassung (Kabel) | cURus (AWM-Style 20549/11602), CE-conform |
| Kabelgewicht [g/m] | 69,3 g |
| Material Leiter | Cu-Litze, blank |
| Widerstand (Leiter) | max. 55 Ω/km (20 °C) |
| Aufbau (Leiter) | 7× 0.254 mm |
| Querschnitt (Leiter) | 1× 4× AWG22/7 |
| Material Aderisolierung | PE |
| Ader-Ø inkl. Isolierung | 1.4 mm ±5% |

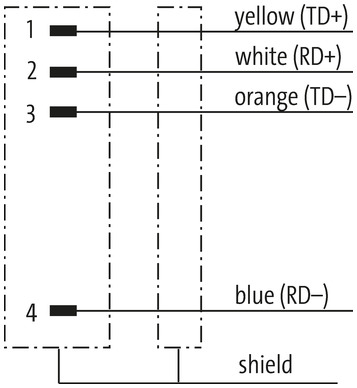

| Adernfarbe/Nummerierung | ws, ge, bl, or |
| Verseilverbund | Sternvierer, 4 Adern über zentralen Füller verseilt |
| Schirmung | ja |
| Schirmung (Art) | Kupfergeflecht |
| optische Schirmbedeckung | min. 85% |
| Material Mantel | PUR |
| Materialeigenschaften (Mantel) | FCKW-, halogen-, cadmium-, silikon- und bleifrei, matt, adhäsionsarm, maschinell gut verarbeitbar, abriebresistent, hydrolyse- und mikrobenbeständig |
| Außen-Ø (Mantel) | 6.7 mm ±5% |
| Farbe Mantel | grün |
| chemische Beständigkeit | Ölbeständigkeit nach IEC 60811-2-1, ASTM IRM 901, ICEA S-82-552 Std. |
| thermische Beständigkeit | flammwidrig nach UL 1581 Section 1090, Section 1100 (FT2), IEC 60332-1-2 Std. |
| Nennspannung | 300 V |
| Prüfspannung | 2000 V AC (Prüfdauer 1 min) |
| Temperaturbereich (fest) | -40...+80 °C |
| Temperaturbereich (bewegt) | -30...+70 °C |
| Biegeradius (fest) | 5× Außen-Ø |
| Biegeradius (bewegt) | 12× Außen-Ø |
| Anzahl Biegezyklen (Schleppkette) | max. 3 Mio. (25 °C) |
| Verfahrweg (Schleppkette) | max. 5 m (horizontal) |
| Verfahrgeschwindigkeit (Schleppkette) | max. 3.3 m/s |
| Beschleunigung (Schleppkette) | max. 2 m/s² |
| Torsionsbeanspruchung | ±180°/m |
| Anzahl Torsionszyklen | max. 1 Mio. (25 °C) |
| Herstellerartikelnummer | 7000-09001-7961000 |
|---|
Kaufmännische Daten
| ECLASS-6.0 | 27279218 |
|---|---|
| ECLASS-6.1 | 27060307 |
| ECLASS-7.0 | 27060307 |
| ECLASS-8.0 | 27060307 |
| ECLASS-9.0 | 27060307 |
| ECLASS-10.1 | 27060307 |
| ECLASS-11.1 | 27060307 |
| ECLASS-12.0 | 27060307 |
| ETIM-5.0 | EC001855 |
| GTIN | 4048879839792 |
| Verpackungseinheit | 1 |
| Zolltarifnummer | 85444290 |
